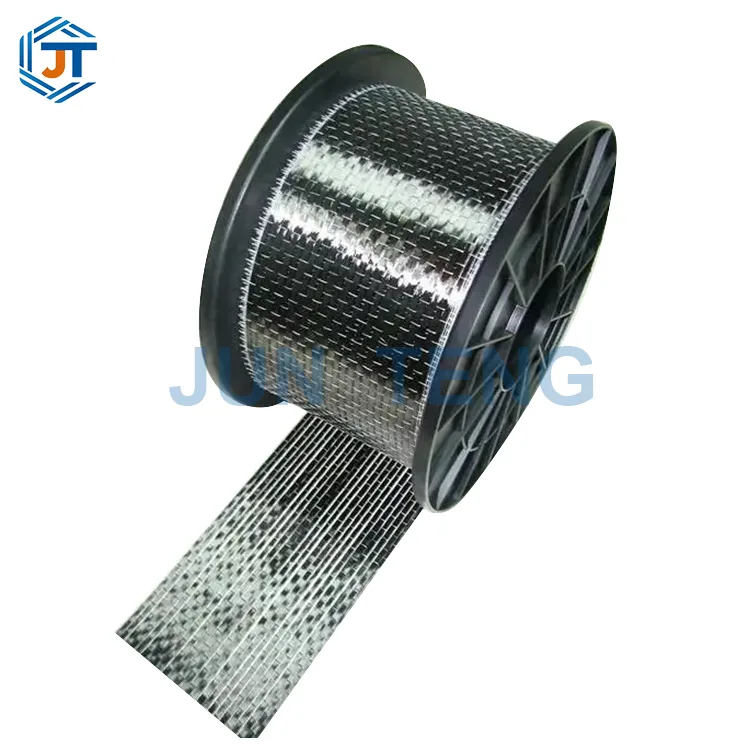

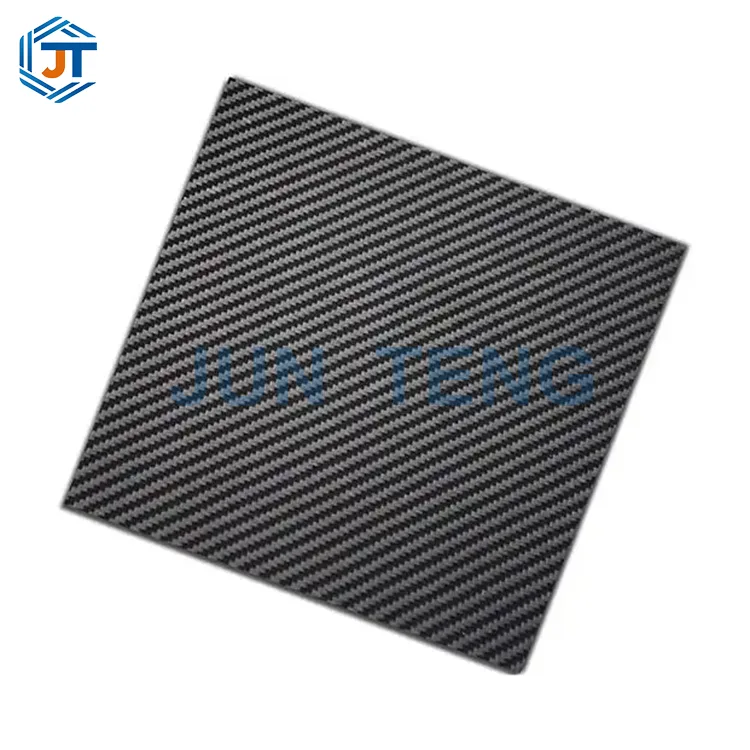

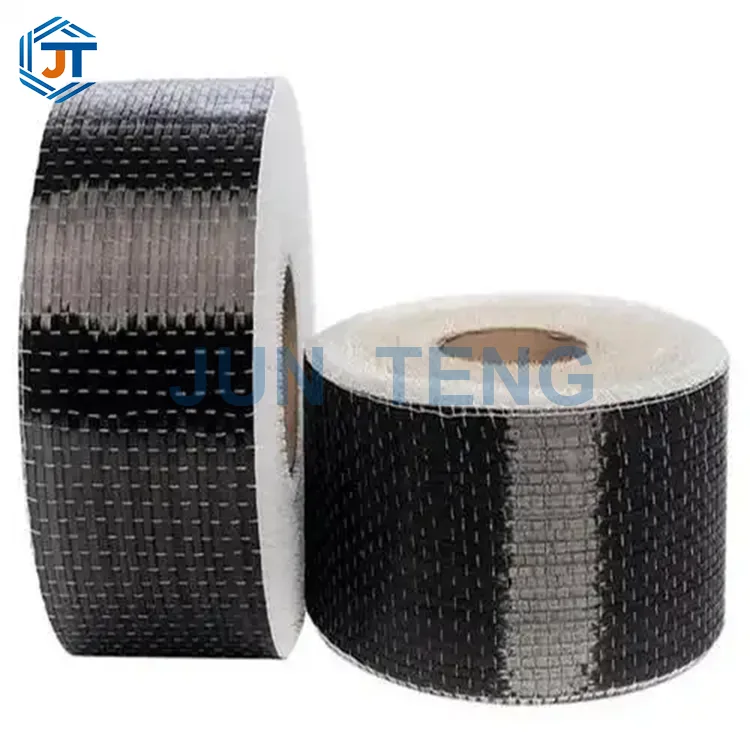

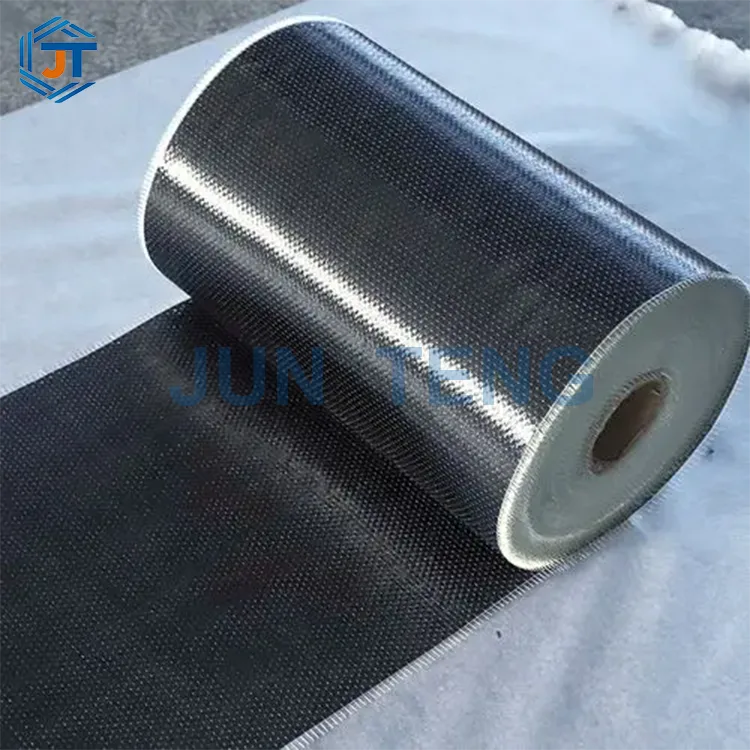

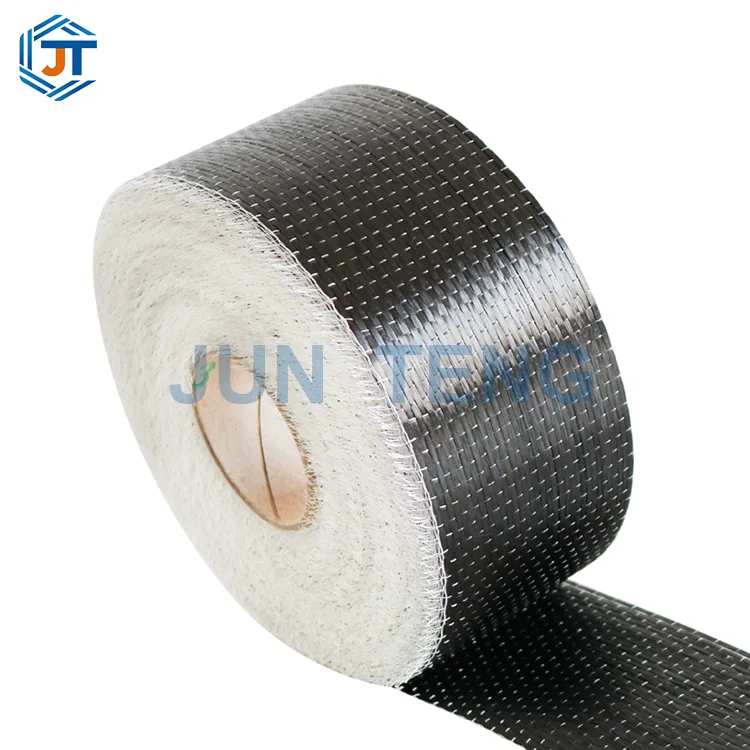

ผ้าเสริมคาร์บอนไฟเบอร์แบบสองทิศทาง 300 กรัม

ผ้าเสริมคาร์บอนไฟเบอร์แบบสองทิศทางของ JUN TENG เกิดจากการเย็บมุมฉากสองชั้นของเส้นด้ายคาร์บอนไฟเบอร์ต่อเนื่อง 12K แตกต่างจากผ้าคาร์บอนทิศทางเดียวซึ่งมีความสามารถในการรับน้ำหนักที่จำกัด การออกแบบแบบสองทิศทางนี้กระจายน้ำหนักอย่างสม่ำเสมอและเสริมความแข็งแกร่งต่อแรงเฉือนและแรงบิดไปพร้อมๆ กัน เป็นไปตามมาตรฐานแห่งชาติ GB50367-2013 สำหรับ "การออกแบบการเสริมแรงโครงสร้างคอนกรีต" และเป็นไปตามมาตรฐานทางกลระดับแรก

การโหลดเส้นใยพื้นที่หน่วยคือ 300 กรัม ความหนาตามทฤษฎีคือ 0.45 มม. โดยคำนึงถึงทั้งปริมาณเส้นใยสูงและความยืดหยุ่นของการยึดเกาะพื้นผิวโค้ง และได้รับการออกแบบมาโดยเฉพาะสำหรับการเปิดรูที่พื้น การซ่อมแซมผนังรับแรงเฉือน การเสริมแรงต้านแรงเฉือนของคานและเสาที่ผิดปกติ การรับน้ำหนักตามแรงบิดของสะพาน และการเสริมแรงเค้นหลายทิศทางของอุปกรณ์อุตสาหกรรม

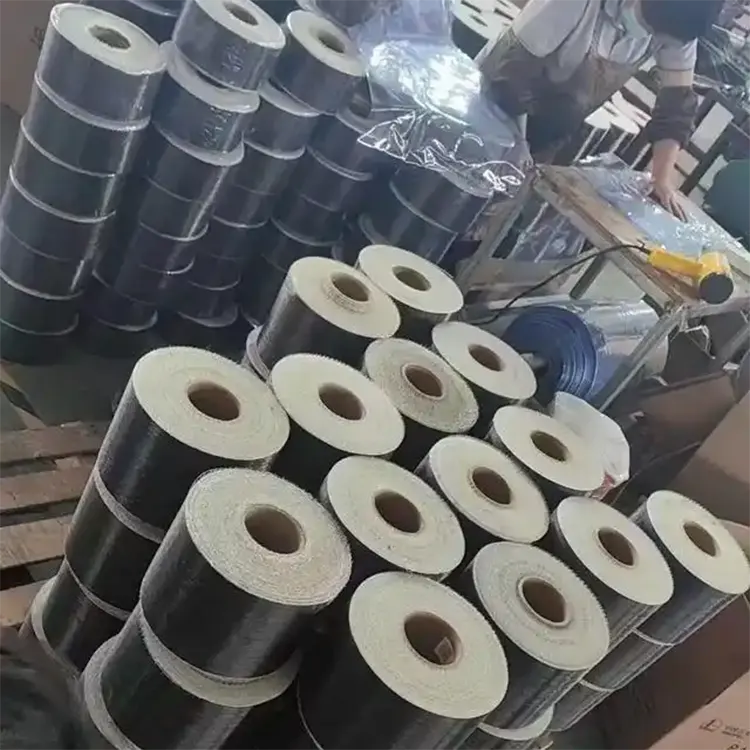

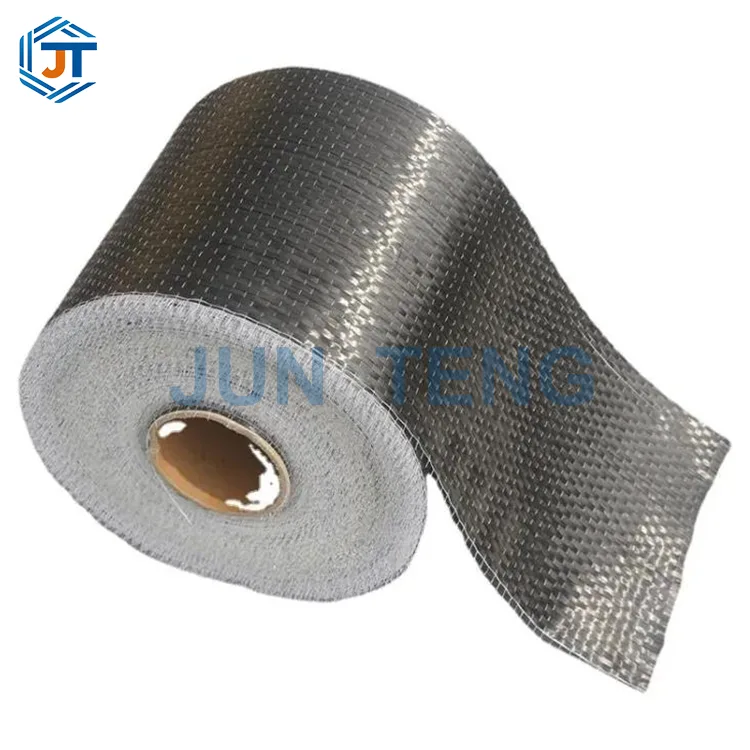

จัดการกับปัญหาของผ้าคาร์บอนทิศทางเดียวที่ต้านทานแรงดึงในทิศทางเดียวเท่านั้น การฉีกขาดของขอบ และความล้มเหลวในการเสริมแรงแบบหลายทิศทาง เหมาะสำหรับการปรับปรุงอาคารโยธา การซ่อมแซมสะพานเทศบาล โครงสร้างป้องกันการกัดกร่อนด้วยสารเคมี และการเสริมแรงส่วนประกอบของระบบขนส่งทางรถไฟ โครงสร้างและปูกระเบื้องไม่มีการแตกร้าวและรอยยับ ทนทานต่อกรดและด่าง ชะลอวัย และมีน้ำหนักเบาเป็นพิเศษ ชั้นเดียวสามารถทดแทนผ้าคาร์บอนชั้นบางหลายชั้นได้ ช่วยลดเวลาการก่อสร้างและการสูญเสียกาวได้อย่างมาก รองรับการปรับแต่งการตัดแถบกว้าง 500 มม./1270 มม. โดยมีม้วนตรงยาว 100 เมตรในสต็อก และมาพร้อมกับกาวอีพอกซีเกรด A เป็นชุดทั้งชุด

ข้อมูลพื้นฐานของผลิตภัณฑ์และตารางพารามิเตอร์มาตรฐานแห่งชาติ

1.1 ตารางทั่วไปของพารามิเตอร์ข้อกำหนดพื้นฐาน

ข้อได้เปรียบหลักที่แตกต่าง

ข้อความผ้าคาร์บอนเสริมแรงส่วนใหญ่ในตลาดมุ่งเน้นไปที่ข้อได้เปรียบด้านความต้านทานการดัดงอของผ้าทิศทางเดียวเท่านั้น โดยไม่สนใจสภาพการทำงานของแรงเฉือน แรงบิด และแรงดึงสองแกนจำนวนมากในทางวิศวกรรม ผ้าเสริมคาร์บอนไฟเบอร์แบบสองทิศทางขนาด 300 ก. สร้างแผนการเสริมแรงขึ้นมาใหม่จากตรรกะของความเครียด และข้อดีห้าประการที่เป็นเอกลักษณ์ของผ้านี้กระทบจุดด้อยของอุตสาหกรรมโดยตรง:

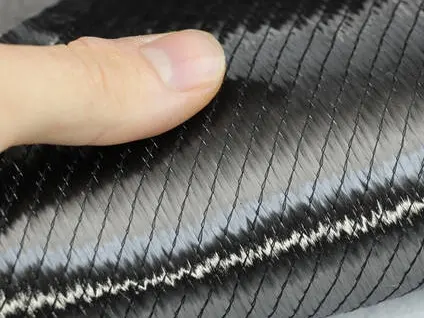

1. แรงสมดุลของแกนคู่เหมาะสำหรับการโหลดหลายทิศทางที่ซับซ้อน ผ้าคาร์บอนทิศทางเดียวมีความแข็งแรงสูงในทิศทางหลัก 0° เท่านั้น โดยมีความสามารถในการรับน้ำหนักในแนวตั้งน้อยกว่า 10% มีแนวโน้มที่จะเกิดความเสียหายเฉพาะจุดเมื่อหันหน้าไปทางช่องเปิดของพื้น รอยแตกร้าวที่ผนังรับแรงเฉือน คานและเสาโค้ง และคานปิดสะพานภายใต้ความเค้นบิด ผ้าคาร์บอนสองทิศทาง 300 กรัม ใช้การจัดเรียงแบบสมมาตรของเส้นใยสองชั้น +45°/-45° โดยมีปริมาณเส้นใยเท่ากันโดยสิ้นเชิงในทั้งสองทิศทางตั้งฉาก ความต้านทานแรงเฉือน ความต้านทานแรงบิด และความต้านทานแรงดึงแบบสองทิศทางได้รับการปรับปรุงพร้อมกัน หลังจากการเสริมแรง ความเค้นที่มุมใดๆ ของส่วนประกอบสามารถกระจายได้เท่าๆ กัน ป้องกันรอยแตกร้าวที่สองที่เกิดจากความเข้มข้นของความเค้นเฉพาะที่

2. ด้วยน้ำหนัก 2.300 กรัม และชั้นเดียวแทนที่หลายชั้น จำนวนผ้าเสริมคาร์บอนไฟเบอร์แบบสองทิศทางรวม 300 กรัมในพื้นที่เดียวกันจึงเกินผ้าแบบสองทิศทาง 200 กรัมมาก การวางชั้นเดียวสามารถเสริมกำลังและความสามารถในการรับน้ำหนักของส่วนประกอบที่ใช้งานหนักได้โดยไม่จำเป็นต้องใช้หลายชั้น เมื่อเทียบกับโครงสร้างผ้าคาร์บอนบางหลายชั้น: ลดขั้นตอนทั้งสี่ของการขัด การแปรง การวาง และการบ่ม ลดการใช้กาวอีพ็อกซี่ที่ชุบลง 40% ลดระยะเวลาการก่อสร้างโดยรวมลงครึ่งหนึ่ง และลดต้นทุนแรงงานและวัสดุเสริมอย่างมีนัยสำคัญ ในขณะเดียวกันก็ช่วยลดอันตรายที่ซ่อนอยู่ของการเป็นโพรงและฟองอากาศที่เกิดจากการปูหลายชั้น และเพิ่มเสถียรภาพของคุณภาพการเสริมแรง

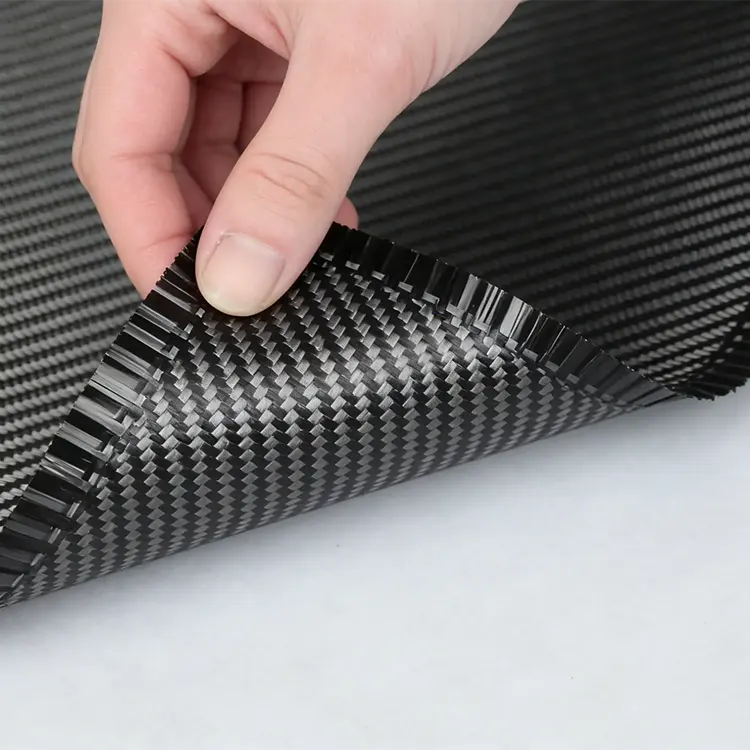

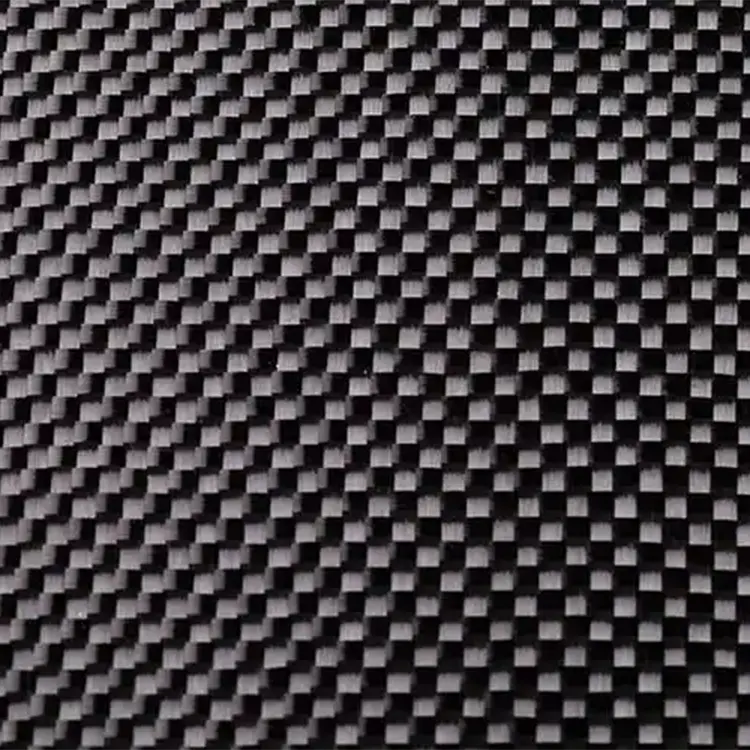

3. กระบวนการเย็บแบบไม่วิปริต ไม่มีการดัดงอของเส้นใย ลดการสูญเสียทางกล เส้นใยผ้าทอธรรมดาแบบสองทิศทางแบบดั้งเดิมจะถักทอและโค้งงอ และเมื่อได้รับแรง เส้นใยจะถูกยืดให้ตรงก่อนที่จะแบก ส่งผลให้เกิดการสูญเสียทางกล ผลิตภัณฑ์นี้ใช้กระบวนการเย็บผ้าไม่ทอ โดยมีเส้นใยคาร์บอนที่เป็นเส้นตรงและไม่โค้งงอตลอดกระบวนการทั้งหมด โหลดสามารถส่งผ่านได้ทันทีภายใต้ความเครียด และประสิทธิภาพการเสริมแรงเพิ่มขึ้น 18% พื้นผิวผ้าเรียบและปราศจากการกระแทกและการกดทับ ยึดเกาะกับพื้นผิวคอนกรีตและโครงสร้างเหล็กอย่างใกล้ชิด ขอบ มุม และพื้นผิวโค้งถูกวางโดยไม่มีรอยยับหรือการบิดงอ ช่วยลดอัตราการเจาะรูซ้ำ

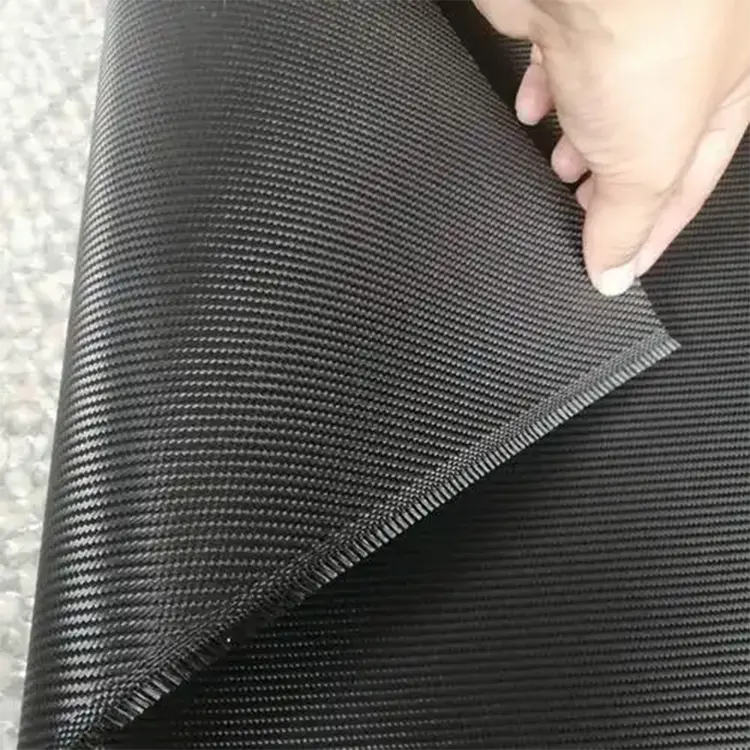

4. ฉากทั้งหมดมีความยืดหยุ่นและปรับเปลี่ยนได้ ด้วยการห่อหุ้มและการเสริมความแข็งแรงของส่วนประกอบที่ผิดปกติ ผ้าคาร์บอนมีความยืดหยุ่นสูงเป็นพิเศษ และสามารถโค้งงอและพันรอบโครงสร้างที่ผิดปกติ เช่น เสาทรงกลม คานโค้ง ท่อ และฐานอุปกรณ์ได้ตามต้องการ ด้วยความหนา 300 กรัม ทำให้มีความสมดุลระหว่างความแข็งแรงและความยืดหยุ่น และจะไม่แข็งและใส่ได้ยากเนื่องจากมีน้ำหนักมากเกินไป การตัดแบบม้วนไม่มีเกลียวหลวม และไม่จำเป็นต้องล็อคขอบ การตัดที่ไซต์งานนั้นเรียบง่าย และสามารถสร้างพื้นที่แคบ เช่น เพดานแคบ คานและเสาชั้นใต้ดินได้

5. ความต้านทานการกัดกร่อนและความทนทานในระยะยาว คาร์บอนไฟเบอร์อเนกประสงค์นั้นไม่เป็นสนิม ทนต่อกรด ด่าง เกลือ ความชื้น และอายุของรังสียูวี เหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เช่น อาคารพ่นเกลือชายฝั่ง โรงงานเคมี โรงรถใต้ดิน ถังบำบัดน้ำเสีย ฯลฯ หลังจากการบ่มคอมโพสิตด้วยกาวอีพ๊อกซี่เกรด A ชั้นป้องกันการกัดกร่อนที่ปิดสนิทจะถูกสร้างขึ้นเพื่อปกป้องแท่งเหล็กภายในคอนกรีต อายุการใช้งานที่ออกแบบไว้ของระบบเสริมแรงสามารถเข้าถึงได้มากกว่า 50 ปี และไม่จำเป็นต้องป้องกันสนิมหรือบำรุงรักษาป้องกันการกัดกร่อนในระยะหลัง

สถานการณ์การใช้งาน

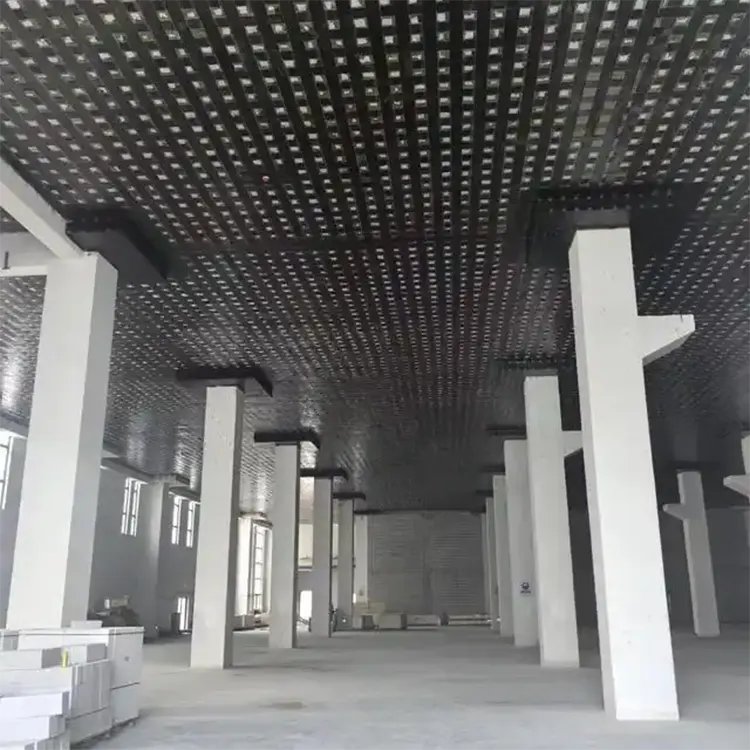

I งานเสริมกำลังอาคารและวิศวกรรมโยธา (โรงงานโยธา/โรงงานอุตสาหกรรม)

1. การเสริมแรงของช่องเปิดพื้น: การปรับปรุงช่องเปิดบันไดและอุปกรณ์ช่องเปิดที่สงวนไว้ การเสริมแผ่นพื้นภายใต้ความเครียดแบบสองทิศทางเพื่อป้องกันรอยแตกในแนวรัศมีรอบช่องเปิด

2. การซ่อมแซมผนังรับแรงเฉือน: ผนังที่ตัดกันรอยแตกในแนวทแยง, ความต้านทานแรงเฉือนของผนังไม่เพียงพอ, การเสริมแรงแผ่นดินไหวสำหรับการเปิดประตู;

3. การเสริมกำลังคานและเสาที่ไม่ปกติ: การเสริมกำลังด้วยแรงบิดและแรงเฉือนของเสาทรงกลม คานทุติยภูมิแบบโค้ง และโหนดลำแสงปฐมภูมิและทุติยภูมิ

4. การปรับปรุงพื้นที่อยู่อาศัยเก่า: การแตกหักของรากระเบียง, ความสามารถในการรับน้ำหนักของพื้นเพิ่มขึ้น, ระดับความต้านทานแผ่นดินไหวที่เพิ่มขึ้น;

5. การซ่อมแซมชั้นใต้ดิน: รอยแตกในผนังที่ชื้นและการเสริมแรงป้องกันการแตกร้าวและป้องกันการซึมของแผ่นด้านล่างแบบสองทิศทาง

II วิศวกรรมสะพานและอุโมงค์เทศบาล

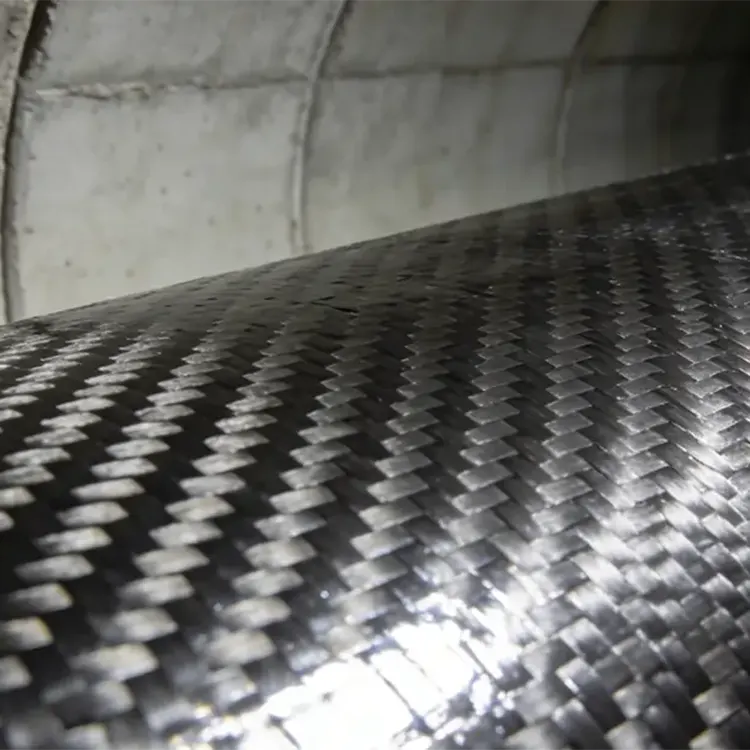

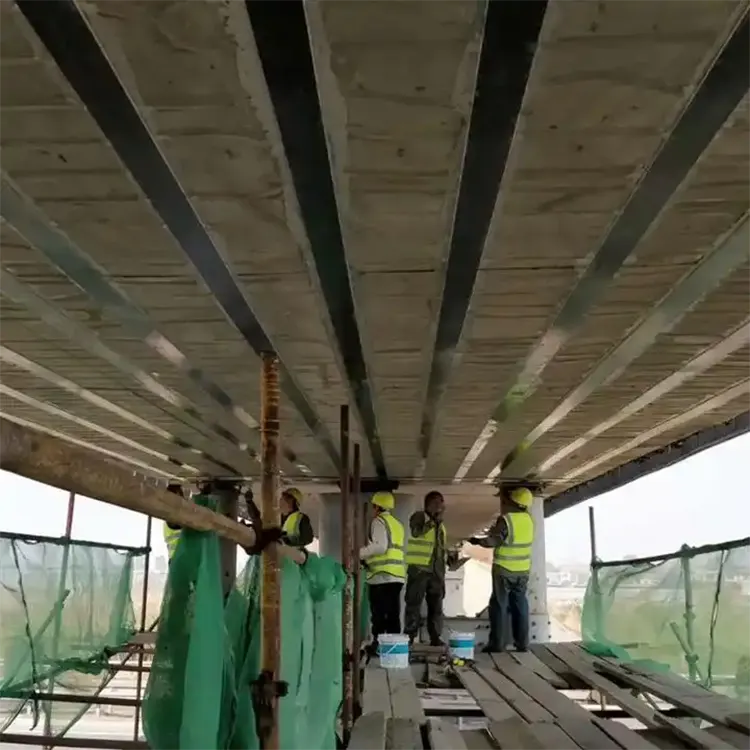

คานฝาครอบสะพานและเสาเสาเสริมด้วยแรงบิด ซ่อมแซมรอยแตกในแนวทแยงของผนังอุโมงค์ แผ่นพื้นทางเท้าทนทานต่อการแตกร้าวทั้งสองทิศทาง คานกล่องยกสูงเสริมด้วยแรงเฉือน แทนที่เทคโนโลยีการยึดเกาะด้วยเหล็กแบบดั้งเดิม และน้ำหนักของตัวเองไม่เพิ่มภาระของสะพาน

III การเสริมแรงป้องกันการกัดกร่อนพิเศษทางอุตสาหกรรม

ฐานอุปกรณ์เคมี ผนังถังบำบัดน้ำเสีย และส่วนรองรับโครงสร้างเหล็กเสริมความแข็งแรงด้วยแรงเค้นหลายทิศทาง และชั้นเสริมแรงเฉพาะสภาพแวดล้อมที่ทนต่อการกัดกร่อน ซึ่งมีฟังก์ชันสองประการในการเสริมความแข็งแกร่งของโครงสร้างและการป้องกันการกัดกร่อน

ตารางเปรียบเทียบการเลือกระหว่างผ้าคาร์บอน 300 ก. แบบทิศทางเดียวและผ้าคาร์บอน 300 ก. แบบสองทิศทาง

ขั้นตอนการก่อสร้างที่ได้มาตรฐาน

1. การบำบัดขั้นพื้นฐาน: ขัดสารละลายคอนกรีต ขจัดชั้นที่หลวม และทำความสะอาดฝุ่นและคราบน้ำมันด้วยอะซิโตน

2. ใช้กาวฐาน: ม้วนอย่างสม่ำเสมอใช้กาวฐานคาร์บอนไฟเบอร์เกรด A เจาะและเสริมพื้นผิว

3. การปรับระดับและการซ่อมแซม: เติมรังผึ้งและหลุมด้วยกาวปรับระดับเพื่อให้แน่ใจว่าพื้นผิวฐานเรียบ

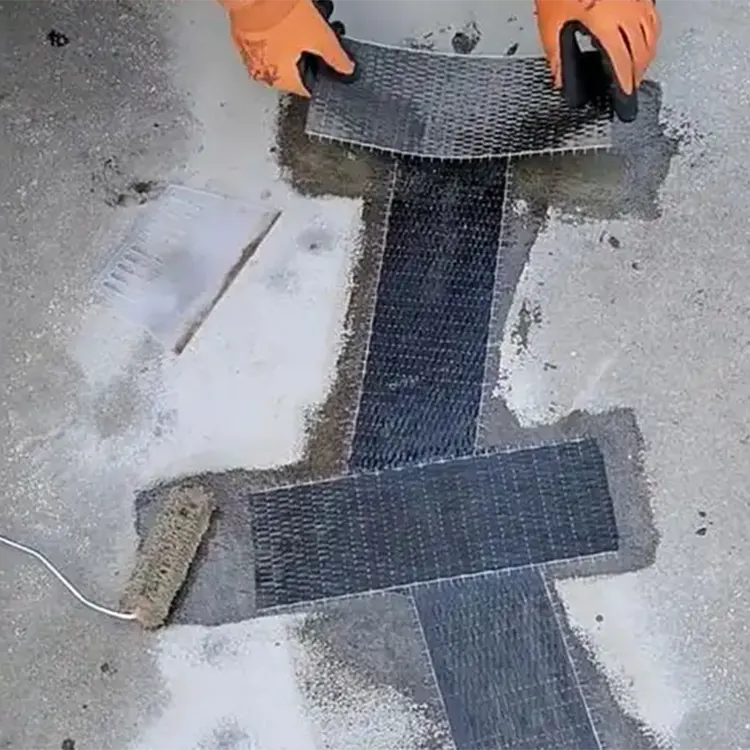

4. การเคลือบแบบจุ่ม: ใช้กาวแบบจุ่มกับพื้นผิวฐาน วางผ้าคาร์บอนสองหน้า 300 กรัมให้เรียบ และหมุนซ้ำและขจัดฟองอากาศด้วยลูกกลิ้ง

5. การเคลือบผิว: พื้นผิวของผ้าคาร์บอนถูกเคลือบด้วยกาวเคลือบผิวสองครั้ง แช่คาร์บอนไฟเบอร์อย่างสมบูรณ์โดยไม่มีเส้นใยแห้งสัมผัสใด ๆ

6. การบ่มและการบ่ม: บ่มเต็มที่ที่อุณหภูมิห้องเป็นเวลา 72 ชั่วโมง และหลีกเลี่ยงการรบกวนจากภายนอกในระหว่างระยะเวลาการบ่ม

การจัดเก็บผลิตภัณฑ์ การขนส่ง และคำแนะนำสนับสนุน

1. ข้อกำหนดในการจัดเก็บ: เก็บในคลังสินค้าที่เย็นและแห้ง หลีกเลี่ยงแสงแดดโดยตรงและการแช่น้ำฝน วางม้วนตั้งตรงเพื่อป้องกันการบีบอัดและรอยย่น

2. วัสดุรองรับ: ต้องใช้กาวเคลือบคาร์บอนไฟเบอร์ระดับ A มาตรฐานแห่งชาติ (กาวฐาน + กาวปรับระดับ + กาวพื้นผิวที่ชุบ) และห้ามผสมกาวอีพ็อกซี่พลเรือนธรรมดา

3. บริการปรับแต่ง: รองรับการตัดที่มีความกว้างตั้งแต่ 50-1270 มม. และตัดมิเตอร์ได้ตามต้องการ ผ้าคาร์บอนสองแกนน้ำหนักพิเศษสามารถปรับแต่งได้สำหรับโครงการขนาดใหญ่

4. การประกันคุณภาพ: แต่ละชุดจะมาพร้อมกับรายงานการทดสอบทางกลของบุคคลที่สาม ซึ่งเป็นไปตามข้อกำหนดการยอมรับสำหรับวิศวกรรมเสริมแรง และสามารถให้ข้อมูลที่สมบูรณ์และสนับสนุนเอกสารการตรวจสอบคุณภาพ

ผ้าเสริมใยคาร์บอนแบบสองทิศทาง 300 กรัม เติมเต็มช่องว่างด้านประสิทธิภาพของผ้าคาร์บอนทิศทางเดียวในด้านการเสริมแรงหลายทิศทาง ด้วยการสนับสนุนของคาร์บอนไฟเบอร์เกรดสูง 12K และเทคโนโลยีการเย็บแบบไม่ทอแบบแกนสองแกน ±45° ทำให้ได้ค่านิยมหลักสี่ประการ ได้แก่ ความแข็งแรงสูง ความสมดุลแบบสองทิศทาง โครงสร้างที่ง่าย และความทนทานที่ยาวนานภายใต้น้ำหนักทางวิศวกรรมหลักที่ 300 กรัม ผลิตภัณฑ์นี้แตกต่างจากผ้าทอสองทิศทางทั่วไปในท้องตลาด ผลิตภัณฑ์นี้ปรับโครงสร้างเค้าโครงของเส้นใยให้เหมาะสม ลดการสูญเสียทางกล และมีประสิทธิภาพการเสริมแรงชั้นเดียวที่สูงกว่า เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่ซับซ้อน เช่น ช่องเปิดพื้น ผนังรับแรงเฉือน คานและเสาที่ไม่ปกติ และแรงบิดของสะพานที่ผ้าคาร์บอนทิศทางเดียวไม่สามารถรับมือได้ ตั้งแต่การปรับปรุงอาคารพลเรือนเก่าไปจนถึงการซ่อมแซมสะพานเทศบาลขนาดใหญ่ สามารถจัดหาโซลูชั่นเสริมโครงสร้างที่มั่นคงและเชื่อถือได้ พารามิเตอร์ของวัสดุตรงกับมาตรฐานการเสริมแรงของประเทศอย่างสมบูรณ์ และการก่อสร้างมีความสะดวกและสามารถควบคุมต้นทุนที่ครอบคลุมได้ เป็นสารตั้งต้นระดับมืออาชีพที่ต้องการสำหรับการเสริมแรงโครงสร้างความเค้นหลายทิศทาง
